Vistas:0 Autor:XINYITE plástico Hora de publicación: 2025-09-01 Origen:Sitio
La selección de materiales apropiados para aplicaciones al aire libre presenta desafíos únicos para ingenieros, diseñadores y fabricantes. A diferencia de los entornos interiores, los entornos al aire libre exponen los materiales a factores ambientales duros que incluyen radiación ultravioleta, fluctuaciones de temperatura, humedad y contaminantes atmosféricos. Estos elementos pueden causar una degradación prematura en muchos plásticos comunes, lo que lleva a problemas cosméticos como el desvanecimiento del color y el agrietamiento de la superficie, así como fallas estructurales más graves. Durante décadas, el ABS (acrilonitrilo butadieno estireno) fue un material de referencia para muchas aplicaciones debido a sus excelentes propiedades mecánicas y procesabilidad, pero su pobre resistencia al clima limitó su uso al aire libre sin recubrimientos protectores. Esta limitación condujo al desarrollo de polímeros especializados resistentes a la intemperie, incluidos ASA (acrilato de estireno de acrilonitrilo) y AES (acrilonitrilo etileno propileno dieno estireno) , que ofrecen las propiedades beneficiosas del ABS al tiempo que mejora significativamente la durabilidad externa. Este artículo proporciona una comparación completa entre estos dos materiales avanzados para guiar las decisiones de selección para aplicaciones al aire libre.
Estructura química: ASA es un compuesto de terpolímero que consiste en acrilonitrilo, estireno y elastómero de éster acrílico. La diferencia crítica del ABS se encuentra en el reemplazo del componente de caucho de butadieno con elastómeros basados en acrílico, que contienen significativamente menos enlaces dobles vulnerables en su estructura molecular. Este cambio de composición química es fundamental para las propiedades mejoradas de resistencia a la intemperie de ASA.
Proceso de fabricación: ASA se produce típicamente a través de procesos de polimerización de emulsión, donde el elastómero acrílico se injerta con cadenas de estireno-acrilonitrilo (SAN). Este enfoque de fabricación crea un material con excelente homogeneidad y características de rendimiento consistentes. Algunos fabricantes utilizan técnicas continuas de polimerización de masa para requisitos de grado específicos.
Estructura química: los EA reemplaza el caucho de butadieno vulnerable en ABS con caucho EPDM (etileno propileno dieno), que contiene sustancialmente menos enlaces dobles de carbono. Estos dobles enlaces son particularmente susceptibles a la degradación de los rayos UV, y su reducción mejora significativamente la resistencia climática del material. La fase de goma EPDM tiene una temperatura de transición de vidrio baja, lo que contribuye a un excelente rendimiento de impacto de baja temperatura.
Métodos de fabricación: AES se puede producir a través de dos métodos principales: síntesis directa (a través de solución, emulsión o polimerización por suspensión) creando un copolímero injertado con cadenas principales de EPDM y ramas de SAN, o enfoques compuestos donde EPDM y SAN se compatibilizan y se combinan en el estado moltenado. Mientras que la síntesis directa generalmente produce propiedades superiores, los métodos de composición ofrecen una mayor flexibilidad de formulación.

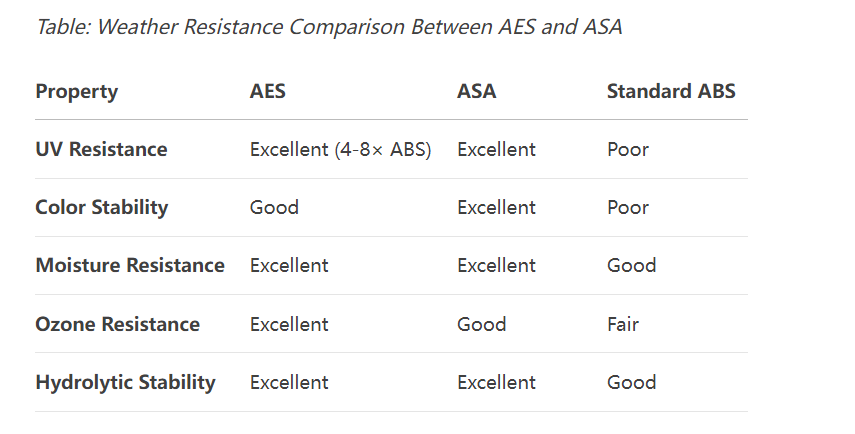

Tanto ASA como AES alcanzan su resistencia UV superior a través de cambios fundamentales en el componente de caucho de su química. ASA aborda esta vulnerabilidad al reemplazar el butadieno con elastómeros de éster acrílico que tienen sustancialmente menos enlaces dobles sensibles a UV. Además, ASA típicamente incorpora estabilizadores UV avanzados y absorbentes que mejoran aún más su resistencia a la radiación ultravioleta 1.
AES utiliza caucho EPDM en lugar de butadieno, que también contiene significativamente menos enlaces dobles. La reducción de las estructuras químicas vulnerables hace que AES sea 4-8 veces más resistente a la intemperie que el ABS estándar de acuerdo con las pruebas de meteorización aceleradas 6. El caucho EPDM en AES tiene una resistencia inherente excepcional a la radiación de ozono y UV, contribuyendo a la longevidad del material en aplicaciones exteriores.
Más allá de la resistencia UV, los materiales al aire libre deben resistir la exposición a la humedad que acelera la degradación a través de dos mecanismos primarios: servir como una fuente de radicales libres que aceleran la autoxidación y causan directamente la degradación hidrolítica de las cadenas de polímeros. Tanto ASA como AES demuestran una excelente resistencia a la degradación relacionada con la humedad, funcionando significativamente mejor que el ABS en ambientes húmedos.
Los EA exhiben una resistencia particularmente fuerte a la degradación del ozono, lo que lo hace adecuado para aplicaciones cerca de equipos eléctricos que genera ozono o para entornos de montaña donde los niveles de ozono pueden estar elevados. Esta propiedad hace que AES sea preferible para aplicaciones como recintos eléctricos para uso o componentes al aire libre en entornos de gran altitud.
Una de las diferencias más significativas entre AES y ASA radica en su rendimiento de impacto , particularmente a temperaturas más bajas. Debido al componente de goma EPDM que tiene una temperatura de transición de vidrio muy baja, AES mantiene una excelente resistencia al impacto incluso en condiciones de frío. Esto lo hace particularmente valioso para las aplicaciones en climas fríos o para componentes que deben funcionar de manera confiable en un amplio rango de temperatura.
ASA proporciona una buena fuerza de impacto a temperatura ambiente, pero experimenta una dureza reducida a temperaturas más bajas. Si bien sigue siendo superior a muchos otros plásticos, su componente de elastómero acrílico no mantiene el mismo nivel de rendimiento de impacto en condiciones de frío que EPDM en AES. Para aplicaciones que requieren resistencia de impacto consistente de temperaturas altas a bajas, AES generalmente tiene una ventaja.
Ambos materiales ofrecen excelentes propiedades mecánicas que los hacen adecuados para aplicaciones estructurales:
Resistencia a la tracción: ASA generalmente exhibe valores de resistencia a la tracción en el rango de 35-37 MPa, mientras que AES muestra características de rendimiento similares.
Módulo de flexión: los grados ASA varían de 1600 a 2260 MPa en módulo de flexión, lo que permite la selección basada en los requisitos de rigidez.
Dureza: Ambos materiales ofrecen dureza de superficie similar, con valores de Rockwell R típicamente a mediados de los 80, lo que proporciona una buena resistencia al rascado y a la abrasión.
El equilibrio de las propiedades tanto en AES como en ASA los convierte en excelentes opciones para aplicaciones que requieren integridad estructural junto con la resistencia a la intemperie. Mantienen las propiedades mecánicas favorables del ABS mientras abordan sus limitaciones ambientales.
La resistencia al calor de ambos materiales es generalmente comparable al ABS estándar, con temperaturas de deflexión de calor típicamente en el rango de 70-81 ° C dependiendo del grado específico. Para aplicaciones que requieren una mayor resistencia a la temperatura, varios fabricantes están disponibles calificaciones especiales resistentes al calor.
Ambos materiales exhiben una buena resistencia al envejecimiento térmico, manteniendo su resistencia al impacto y propiedades mecánicas incluso después de una exposición prolongada a temperaturas elevadas. Esta propiedad es particularmente importante para aplicaciones en climas cálidos donde los materiales pueden estar expuestos a la luz solar directa y la acumulación de calor resultante.

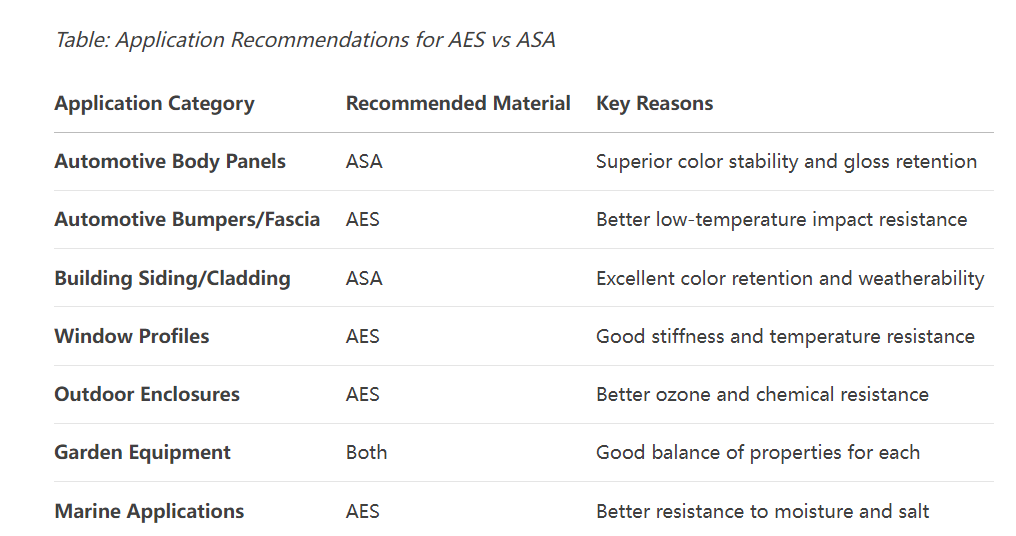

La industria automotriz representa un área de aplicación significativa para AES y ASA, cada una con distintas ventajas basadas en requisitos específicos de componentes:
Aplicaciones AES: gracias a su rendimiento excepcional de impacto de baja temperatura, AES es ideal para piezas exteriores automotrices que deben resistir impactos menores en condiciones de clima frío. Las aplicaciones típicas incluyen paneles de placas, paneles de las puertas inferiores, adornos de pilares y rejillas de radiador. Su capacidad para resistir el astillado y el agrietamiento en el clima frío lo hace valioso para estas aplicaciones.
ASA Aplicaciones: con su estabilidad de color superior y su retención de brillo, ASA a menudo se prefiere para los componentes automotrices donde el mantenimiento de la apariencia es crítico. Estos incluyen carcasas de espejo exterior, rieles del techo y varios componentes de equipamiento. La resistencia de ASA a la decoloración asegura que las piezas de color mantengan su apariencia a lo largo de la vida útil del vehículo.
La industria de la construcción utiliza ambos materiales para varias aplicaciones exteriores:
Aplicaciones AES: AES es excelente para la construcción de componentes que experimentan variaciones de temperatura y requieren resistencia al impacto. Los usos típicos incluyen perfiles de ventana, revestimiento de puertas, materiales para techos y aplicaciones de cercas . Su resistencia al ozono también lo hace adecuado para componentes eléctricos utilizados en aplicaciones de construcción.
ASA Aplicaciones: ASA se usa ampliamente para revestimientos de paredes externos, sistemas de sofito y muebles de exterior . Su excelente retención de color asegura que los edificios mantengan su atractivo estético con el tiempo. La resistencia de ASA al amarillamiento lo hace particularmente valioso para los componentes del edificio blanco y de color claro.
Aplicaciones AES: la combinación de resistencia al clima y fuerza de impacto hace que los EA sean ideales para equipos recreativos al aire libre, componentes de maquinaria de jardín, accesorios para piscinas y cubiertas. Su capacidad para mantener propiedades en el clima frío también lo hace adecuado para los componentes de equipos deportivos de invierno.
ASA Aplicaciones: ASA a menudo se selecciona para recintos electrónicos al aire libre, antenas satelitales y componentes del sistema de riego donde la retención de color y la integridad estructural son importantes. ASA también se usa para artículos deportivos, equipos de jardín y varios productos de estilo de vida donde la apariencia es importante.
Tanto AES como ASA ofrecen una buena procesabilidad utilizando equipos de procesamiento de plástico estándar, aunque se aplican algunas consideraciones específicas:
Requisitos de secado: Ambos materiales son higroscópicos y requieren un secado exhaustivo antes del procesamiento. Los parámetros de secado típicos incluyen 3-4 horas a 80-85 ° C (90-100 ° C para calificaciones resistentes al calor), logrando contenido de humedad por debajo del 0.1%. El secado inadecuado puede conducir a defectos superficiales y propiedades mecánicas reducidas.
Temperaturas de procesamiento: las temperaturas de fusión recomendadas para ambos materiales generalmente varían de 200 ° C a 260 ° C, con temperaturas más altas utilizadas para los grados 7 resistentes al calor. Las temperaturas excesivas o los tiempos de residencia prolongados (generalmente exceden los 30 minutos) para evitar la degradación del material.
Parámetros de moldeo por inyección: las presiones de inyección óptimas varían de 500-800 bar, con velocidades de inyección media a alta recomendadas. Las temperaturas típicas del moho están entre 40-80 ° C y típicamente se usa la presión posterior del tornillo de 10-40 bar.
Ambos materiales se pueden procesar fácilmente utilizando métodos estándar:
Mecanizado: tanto ASA como AES se pueden mecanizar utilizando técnicas estándar para termoplásticos, incluida la perforación, la fresado y la giro.
Decoración: aceptan bien la pintura y la impresión, aunque su resistencia al clima a menudo elimina la necesidad de recubrimientos protectores. Cuando se desea pintar por razones estéticas, se recomiendan pruebas de compatibilidad con sistemas de recubrimiento específicos.
Unión: Ambos materiales se pueden unir utilizando enlaces adhesivos (con adhesivos apropiados) o métodos de fijación mecánica. Las técnicas de soldadura con solventes comúnmente utilizadas para ABS también son generalmente aplicables a ASA y AES.
La estructura de costos para ambos materiales es generalmente comparable, con precios típicamente más altos que el ABS estándar pero justificado por las propiedades mejoradas de resistencia a la intemperie.
Elegir entre AES y ASA para aplicaciones al aire libre requiere una consideración cuidadosa de varios factores:
8.1 Priorice AES cuando :
La resistencia al impacto de baja temperatura es crítica para la aplicación
Se requiere una resistencia de ozono excepcional
La parte experimentará impactos físicos en entornos fríos.
La resistencia química es una consideración importante
La retención de color y la estabilidad de la apariencia son primordiales
La aplicación requiere el mantenimiento del brillo de la superficie con el tiempo
Las piezas se someterán a una prolongada exposición a la luz solar directa
La resistencia al calor es un requisito clave
Ambos materiales ofrecen ventajas significativas sobre el ABS estándar para aplicaciones al aire libre, con excelente resistencia a la intemperie y buenas propiedades mecánicas. La elección entre ellos debe basarse en los requisitos específicos de la aplicación, las condiciones ambientales y las prioridades de desempeño. Al comprender sus diferencias y fortalezas, los diseñadores e ingenieros pueden tomar decisiones informadas que optimizan el rendimiento del producto, la durabilidad y la rentabilidad para las aplicaciones al aire libre.
