La transición a arquitecturas de 800 V y 1000 V en vehículos eléctricos no deja margen de error en el aislamiento eléctrico, la gestión térmica y la durabilidad física. Los entornos de alto voltaje aumentan drásticamente el riesgo de arco eléctrico, seguimiento y fuga térmica. Seleccionar el polímero o la formulación incorrectos corre el riesgo de fallas catastróficas, rechazo del cumplimiento y costosas retiradas de productos. Los perfiles de rendimiento requeridos para los conectores de carga rápida de vehículos eléctricos reflejan cada vez más las demandas de potencia ultraalta de los sistemas de entrega de energía de los centros de datos de IA de próxima generación, lo que obliga a los ingenieros automotrices a diseñar para una confiabilidad de doble uso. Identificar los plásticos óptimos para conectores de alto voltaje de vehículos eléctricos requiere equilibrar los estrictos estándares de retardo de llama (UL94 V-0) con rigidez dieléctrica, resistencia a la intemperie ambiental y capacidad de fabricación escalable. Esta guía desglosa la evaluación técnica de polímeros de alto rendimiento.
Base reglamentaria: el cumplimiento de UL94 V-0 no es negociable, pero los estándares OEM modernos exigen cada vez más paquetes de retardantes de llama (FR) libres de halógenos y fósforo rojo para evitar la degradación eléctrica, la desgasificación tóxica y la formación de subproductos corrosivos.
Compensaciones eléctricas versus térmicas: los materiales deben mantener un índice de seguimiento comparativo alto (CTI > 600 V, PLC 0) mientras soportan altas temperaturas de funcionamiento (RTI) continuas durante la carga ultrarrápida a nivel de megavatios.
Jerarquía de materiales: PBT y PA (Nylon) dominan la producción de alto volumen debido a las relaciones costo-rendimiento, mientras que el éter de polifenileno modificado (mPPE) llena vacíos críticos en la estabilidad de la humedad, y PEEK, PEI y PPS están reservados para componentes mecanizados de bajo volumen o temperaturas extremas.
Estética de seguridad y química de aditivos: Lograr y mantener el color naranja de seguridad obligatorio (RAL 2003) durante un ciclo de vida de 15 años requiere colorantes poliméricos especializados que no comprometan la rigidez dieléctrica ni la estabilidad térmica.
Tabla de contenido
La definición de la resistencia básica a fallas eléctricas bajo estrés continuo de alto voltaje dicta la seguridad de los sistemas de 800 V a 1000 V+. Los polímeros deben exhibir una rigidez dieléctrica excepcional para evitar que los electrones atraviesen la pared de la carcasa. Cuando se diseña un conector para un cargador rápido de 350 kW, la barrera de aislamiento debe soportar picos de voltaje transitorios sin degradarse. La gestión de la pérdida de energía y la generación de calor dentro de la carcasa del conector durante picos de carga de CA de alta frecuencia o CC transitoria requiere materiales con una constante dieléctrica y un factor de disipación bajos. Los altos factores de disipación conducen a un calentamiento localizado. Esto acelera la degradación del polímero y aumenta el riesgo de fuga térmica. Medimos esto utilizando los estándares ASTM D149, asegurando que el material pueda soportar al menos 15 a 20 kV/mm dependiendo del espesor de la pared.
Prevenir el seguimiento de carbono es un requisito de seguridad primordial. Necesita clasificaciones PLC 0 (CTI ≥ 600 V) para evitar la formación de rutas de carbón conductor y cortocircuitos en entornos contaminados y de alto voltaje. La contaminación de la superficie por polvo, humedad y sal de la carretera crea puentes conductores. Cuando se aplica voltaje a través de estos puentes, la formación de arcos localizados carboniza la superficie plástica. La retención de CTI bajo carga es igualmente importante. El estrés mecánico, los ciclos térmicos y la humedad degradan la resistencia de la superficie de un polímero con el tiempo. Los ingenieros deben evaluar cómo los materiales mantienen su resistencia al seguimiento después de miles de horas de exposición en el campo. Un material puede probarse a 600 V fuera del molde, pero caer a 400 V después de 1000 horas de pruebas ambientales a 85 °C/85 % de humedad relativa.
Categoría de nivel de rendimiento (PLC) | Rango CTI (voltios) | Idoneidad para conectores EV de 800 V+ |
|---|---|---|
autómata 0 | ≥600V | Obligatorio para áreas de alto voltaje no selladas |
PLC 1 | 400V - 599V | Aceptable para módulos internos sellados y protegidos |
PLC 2 | 250V - 399V | Inaceptable para aplicaciones de alto voltaje |
PLC 3 | 175V - 249V | Solo conectores de señal de bajo voltaje |
Es obligatorio evaluar cómo se degradan los polímeros durante el ciclo de vida de un vehículo de 10 a 15 años bajo cargas térmicas continuas. La carga CC ultrarrápida y el calor debajo del capó someten a los conectores a un estrés térmico extremo. El índice térmico relativo (RTI) indica la temperatura máxima que un polímero puede soportar de forma continua conservando el 50% de sus propiedades específicas. Para las arquitecturas de vehículos eléctricos modernas, un RTI eléctrico de al menos 130 °C a 150 °C es estándar. La temperatura de deflexión del calor (HDT) garantiza la integridad estructural durante picos térmicos de corta duración. Los conectores no deben deformarse cuando se someten a aumentos repentinos de temperatura durante cargas máximas de carga. Si el HDT es demasiado bajo, las clavijas de los terminales se desplazarán bajo carga, lo que provocará un contacto deficiente, una mayor resistencia y, finalmente, la fusión de la carcasa del conector.
El requisito de tolerancias estrictas garantiza un sellado robusto contra la entrada de humedad, niebla salina y residuos de la carretera durante la vida útil del conector. Las clasificaciones IP67 e IP69K exigen materiales que no se deformen ni se hinchen. Prevenir la degradación de la infraestructura de carga exterior expuesta a la radiación UV, la lluvia y los cambios extremos de temperatura estacionales requiere una alta hidrólisis y resistencia a los rayos UV. Los polímeros propensos a la hidrólisis se volverán quebradizos y se agrietarán, comprometiendo la barrera de aislamiento de alto voltaje. Probamos esto utilizando exposición a arco de xenón ISO 4892-2. Si el plástico pierde más del 20% de su resistencia al impacto a la tracción después de 1000 horas de exposición a los rayos UV, no pasa la validación para entradas de carga externas.
Es necesario diseñar carcasas con geometrías internas complejas y de paredes delgadas para acomodar circuitos de derivación, pines y microinterruptores de circuito de enclavamiento de alto voltaje (HVIL) de bajo voltaje. Estos componentes protegen a los operadores cortando la energía durante las desconexiones. El polímero elegido debe fluir fácilmente en las intrincadas cavidades del molde sin perder resistencia mecánica o retardante de llama en las líneas de soldadura. Los espesores de pared en estos canales HVIL suelen caer por debajo de 0,8 mm. El plástico debe mantener una clasificación UL94 V-0 en este espesor específico, lo que requiere una dispersión retardante de llama altamente optimizada durante el proceso de composición.
La metodología de prueba se basa en pruebas de combustión horizontal y vertical, tiempos de autoextinción de la llama y la estricta prohibición de goteos de llama. UL94 V-0 es la base estricta para aplicaciones de alto voltaje. Existe una correlación directa entre los riesgos de formación de arcos de alto voltaje y la necesidad de un comportamiento de autoextinción inmediata en las arquitecturas de seguridad de los vehículos eléctricos. Los materiales deben dejar de arder dentro de los 10 segundos posteriores a la eliminación de la fuente de ignición, evitando la propagación del fuego a los módulos de batería adyacentes o a las estructuras de la cabina. Además, la prueba requiere que ninguna gota de fuego encienda el indicador de algodón debajo de la muestra. Esto evita incendios secundarios en la bandeja inferior de la batería.
Los fabricantes de equipos originales a nivel mundial están eliminando gradualmente los retardantes de llama bromados y clorados. Estos aditivos heredados provocan desgasificación corrosiva durante eventos térmicos, toxicidad durante la combustión y graves desafíos de reciclaje. Las alternativas libres de halógenos afectan la densidad del polímero, la ductilidad mecánica y las ventanas de procesamiento. Si bien son más seguros para el medio ambiente y los contactos eléctricos, los paquetes FR libres de halógenos a menudo requieren niveles de carga más altos. Esto puede reducir la resistencia al impacto del material y hacer que el moldeo por inyección sea más desafiante. A menudo observará una caída del 10% al 15% en el alargamiento de rotura cuando se pasa de un paquete FR bromado a un sistema de hidrato metálico libre de halógenos.
La degradación por alta humedad hace que el fósforo rojo sea riesgoso. Conduce a la generación de ácido fosfórico, lo que provoca fallas en el seguimiento, corrosión de los contactos metálicos y cortocircuitos inesperados. Los paquetes FR avanzados de nitrógeno, fósforo e hidratos metálicos están reemplazando a los sistemas heredados. El aumento de los fosfinatos orgánicos, los derivados de melamina y el hidróxido de magnesio proporciona retardantes de llama estables y no corrosivos. Estos aditivos modernos mantienen altos valores de CTI sin comprometer la confiabilidad a largo plazo de las clavijas terminales plateadas y de cobre. Hemos visto retiradas de paquetes de baterías enteras causadas por la desgasificación de fósforo rojo que corroe el revestimiento de plata de las barras colectoras de alto voltaje.
PBT ofrece una excelente estabilidad dimensional, alta resistencia dieléctrica, baja absorción de humedad y resistencia química superior a los fluidos automotrices. Es el material de referencia para conectores de pistola de carga ultrarrápida moldeados por inyección de gran volumen, cabezales de módulos de batería y soportes de barras colectoras de alto voltaje. Sin embargo, el PBT tiene una temperatura de funcionamiento continuo más baja en comparación con los polímeros especiales avanzados. Requiere una formulación precisa, como agentes de acoplamiento de fibra de vidrio especializados, para mantener un CTI alto cuando se llena de vidrio. Las fibras de vidrio estándar pueden crear caminos capilares para la humedad, haciendo caer el CTI de 600 V a 400 V. El uso de un apresto especializado en las fibras de vidrio evita este efecto de absorción, lo que mantiene la carcasa de PBT segura para aplicaciones de 800 V.
Las poliamidas ofrecen resistencia mecánica superior, alta resistencia al impacto, excelente resistencia de la línea de soldadura y capacidades CTI inherentemente altas. Son ideales para carcasas de conectores estructurales, cerraduras de palanca y componentes que requieren alta durabilidad física o conjuntos de ajuste a presión. La principal limitación es la absorción de humedad inherente (higroscopicidad), que altera la estabilidad dimensional y las propiedades dieléctricas. Los ingenieros deben seleccionar poliamidas avanzadas de cadena larga o semiaromáticas como copolímeros PA9T, PA4T o PA66/6I para mitigar la ingesta de agua. Un conector PA66 estándar puede absorber hasta un 8 % de humedad por peso en un ambiente húmedo, lo que hace que la carcasa se hinche un 2 %. Esta hinchazón destruye la integridad del sello IP67. Pasar a un PA9T reduce la absorción de humedad a menos del 1%, preservando el sello.
El mPPE proporciona una absorción de humedad extremadamente baja, una estabilidad dimensional excepcional, una alta resistencia a la hidrólisis y una gravedad específica baja. Esto ofrece importantes ventajas de aligeramiento. Destaca en conectores que requieren alta precisión dimensional en ambientes húmedos, espaciadores de celdas de batería y cajas de conexiones de alto voltaje. El mPPE tiene una menor resistencia a la línea de soldadura en comparación con las poliamidas. Requiere un diseño preciso de la herramienta para evitar puntos débiles estructurales en geometrías de conectores complejas. Debe colocar las puertas de inyección lejos de áreas de alto estrés, como pestillos de ajuste rápido. La baja gravedad específica del mPPE (alrededor de 1,06 g/cm³) permite un ahorro de peso de hasta un 20 % en comparación con el PBT con un alto contenido de vidrio, lo que resulta muy beneficioso para la autonomía general del vehículo.

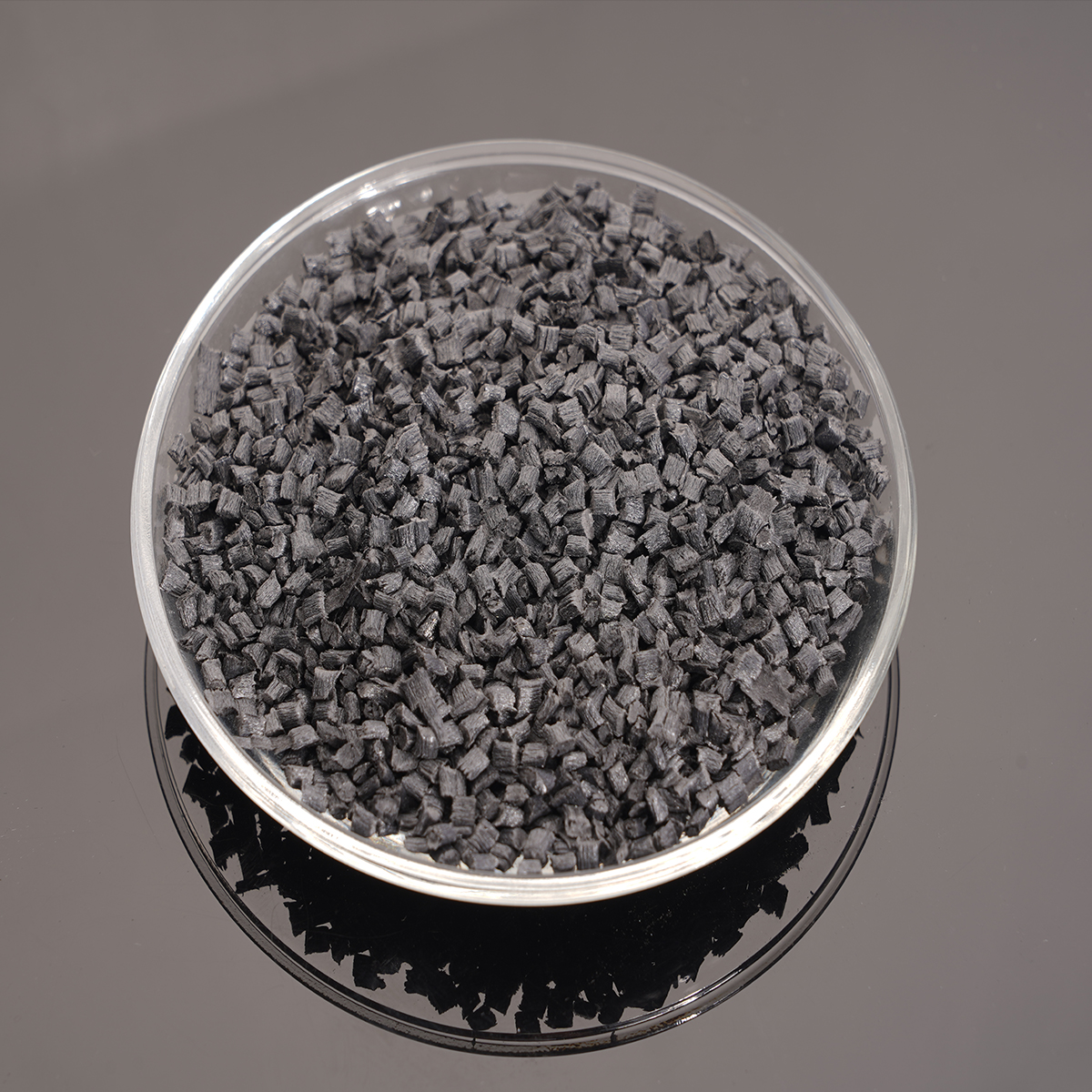

El PPS presenta una resistencia química excepcional, un retardo de llama inherente (UL94 V-0 sin aditivos) y una alta temperatura de uso continuo de hasta 200 °C+. Se utiliza mejor para conectores expuestos directamente a fluidos de refrigeración agresivos, sistemas de contacto de celdas de batería y calor extremo localizado en el compartimento del motor. El PPS sufre de fragilidad inherente y baja resistencia al impacto. Se requiere una carga elevada de fibra de vidrio, lo que puede complicar los diseños complejos de conectores de ajuste rápido y aumentar el desgaste de las herramientas. Al diseñar con PPS, los ingenieros deben utilizar diseños de bisagras más gruesas y evitar esquinas internas afiladas para evitar grietas por tensión durante el montaje.
Estos materiales ofrecen propiedades térmicas, mecánicas y eléctricas de primer nivel. Son inherentemente retardantes de llama con una retención mecánica superior a temperaturas elevadas. Se adaptan a la creación de prototipos de bajo volumen, aplicaciones de vehículos eléctricos de grado aeroespacial altamente especializadas o componentes que requieren mecanizado CNC a partir de varillas. Los costos prohibitivos de las materias primas limitan su uso en plataformas estándar de vehículos eléctricos de consumo de gran volumen. Las altas temperaturas de procesamiento también requieren equipos especializados de moldeo por inyección de alta temperatura. PEEK requiere temperaturas de molde superiores a 180 °C y temperaturas de fusión de alrededor de 380 °C, lo que requiere herramientas calentadas por aceite y sistemas de canal caliente especializados.
Tipo de polímero | Absorción de humedad (24h) | Temperatura de uso continuo (RTI) | Aplicación primaria de vehículos eléctricos |
|---|---|---|---|
FR-PBT | <0,1% | 130°C - 140°C | Carcasas HV estándar, soportes para barras colectoras |
PA66 (Estándar) | 1,5% - 2,5% | 130°C - 150°C | Pestillos estructurales, ambientes secos. |
mPPE | <0,06% | 110°C - 120°C | Cajas de conexiones ligeras, zonas húmedas |
PPP | <0,02% | 200°C - 220°C | Conectores expuestos al refrigerante, calor extremo |
Los componentes de alto voltaje deben permanecer fácilmente identificables como riesgos para la seguridad durante toda la vida útil del vehículo. Los pigmentos naranjas estándar se degradan a marrón o amarillo bajo procesamiento a altas temperaturas o envejecimiento térmico continuo. La utilización de paquetes de colorantes termoestabilizados especializados conserva el tono obligatorio RAL 2003. Estos colorantes poliméricos y orgánicos no deben degradar el CTI, la rigidez dieléctrica ni el alargamiento mecánico con el tiempo. Probamos la estabilidad del color utilizando el espacio de color CIELAB. Un cambio Delta E de más de 3,0 después de 1.000 horas a 130 °C se considera un fallo. El pigmento debe sobrevivir al proceso inicial de moldeo por inyección a 300°C sin quemarse y luego sobrevivir 15 años en un compartimento de motor caliente.
Equilibrar la rigidez estructural con la seguridad eléctrica requiere una gestión cuidadosa de las interacciones de la fibra de vidrio y las cuentas. La "absorción de fibra de vidrio" ocurre cuando las fibras actúan como vías capilares para la humedad, lo que reduce drásticamente la resistencia del aislamiento y el CTI. Es esencial gestionar el frágil equilibrio entre la resistencia al impacto y el retardo de llama. Una carga más alta de FR generalmente reduce el alargamiento de rotura, lo que puede comprometer el ensamblaje del vehículo y los requisitos de seguridad en caso de choque. Para contrarrestar esto, los fabricantes de compuestos agregan modificadores de impacto elastoméricos. Sin embargo, estos modificadores son altamente inflamables. Encontrar la proporción exacta de modificador de impacto, retardante de llama y fibra de vidrio es el desafío principal en la formulación de plásticos para conectores de vehículos eléctricos.
Los retardantes de llama, fibras de vidrio y cargas minerales libres de halógenos son muy abrasivos para los moldes de inyección. Es necesario especificar herramientas de acero endurecido, como aceros templados con alto contenido de cromo (como Stavax o H13), para mantener la vida útil del molde. Los recubrimientos PVD especializados y los diseños de compuerta optimizados ayudan a minimizar el corte y el desgaste localizado. La ventilación adecuada evita la acumulación de gases atrapados que pueden causar corrosión en la herramienta y defectos en las piezas. Para FR-PBT con cargas pesadas, las profundidades de ventilación deben mantenerse estrictamente entre 0,010 mm y 0,015 mm. Si el respiradero es demasiado profundo, el material de baja viscosidad se evaporará. Si es demasiado superficial, los aditivos FR se quemarán y dejarán depósitos corrosivos en la superficie de la herramienta.
Los plásticos FR altamente cargados sufren de una fluidez reducida. Esto corre el riesgo de disparos cortos, defectos superficiales o mala resistencia de la línea de soldadura en geometrías de conectores de paredes delgadas. La implementación de ventanas de procesamiento más amplias, la apertura secuencial de válvulas y la ventilación de alto vacío evitan quemaduras de gas y garantizan el embalaje completo de las piezas. El análisis del flujo del molde es fundamental durante la fase de diseño para optimizar la ubicación de las compuertas y el espesor de las paredes. Debe colocar las compuertas de modo que el material fluya paralelo a la dimensión más larga del conector, alineando las fibras de vidrio para obtener la máxima resistencia y minimizar las concentraciones de tensión en las ubicaciones de los pines HVIL.
Depender de compuestos FR libres de halógenos altamente patentados y de una sola fuente genera importantes riesgos en la cadena de suministro. La estandarización en torno a pilares poliméricos disponibles a nivel mundial, como PBT, PA y mPPE, garantiza la resiliencia. Califique las formulaciones secundarias de FR en las primeras etapas del proceso de validación. Las estrategias de doble abastecimiento protegen las líneas de producción de interrupciones inesperadas del mercado y escasez de materias primas. Al validar un material secundario, debe ejecutar el conjunto completo de pruebas mecánicas y eléctricas USCAR-2 o LV214 para garantizar que las tasas de contracción coincidan con las del material primario. Si las tasas de contracción difieren en más del 0,2%, el material secundario no encajará en el molde de inyección existente.
No existe un plástico universal único para los conectores de alto voltaje de vehículos eléctricos. La selección de materiales requiere una compensación multidimensional dictada por el voltaje de operación, las cargas térmicas máximas, los requisitos de ensamblaje mecánico y el volumen de producción. Siga estos pasos prácticos para optimizar los diseños de sus conectores:
El valor predeterminado es FR-PBT para carcasas estándar de alto voltaje donde la estabilidad dimensional y la baja absorción de humedad son fundamentales.
Cambie a poliamidas especiales cuando la durabilidad estructural y los ajustes a presión robustos sean primordiales.
Seleccione mPPE para aligerar el peso y para entornos que exigen una resistencia extrema a la hidrólisis.
Utilice PPS para aplicaciones expuestas a fluidos refrigerantes agresivos y temperaturas extremas debajo del capó.
Valide todos los paquetes de colorantes para garantizar que el cumplimiento del naranja de seguridad RAL 2003 no comprometa el CTI ni la rigidez dieléctrica.
Seleccionar el plástico adecuado para los conectores de alto voltaje de vehículos eléctricos requiere equilibrar el aislamiento eléctrico, el retardo de llama, el rendimiento térmico, la resistencia mecánica y la eficiencia de fabricación. La elección de materiales en función de los requisitos de aplicaciones específicas ayuda a mejorar la confiabilidad del conector, garantizar el cumplimiento normativo y respaldar el rendimiento a largo plazo de los sistemas de energía de los vehículos eléctricos.
Xinyite es un fabricante confiable que se especializa en plásticos de ingeniería modificados de alto rendimiento para aplicaciones eléctricas, automotrices e industriales exigentes. Respaldado por una amplia experiencia en compuestos retardantes de llama, polímeros reforzados y soluciones de materiales personalizados, Xinyite ayuda a los fabricantes globales a desarrollar componentes para vehículos eléctricos más seguros, más confiables y de mayor rendimiento, al mismo tiempo que cumplen con estrictos estándares internacionales de seguridad y calidad.
R: UL94 V-0 garantiza que el plástico se autoextingue dentro de los 10 segundos posteriores a la eliminación de una fuente de ignición. En los sistemas de vehículos eléctricos de alto voltaje, los arcos eléctricos pueden generar un calor intenso. El cumplimiento de V-0 evita que la carcasa del conector sostenga una llama, mitigando el riesgo de fuga térmica e incendios de vehículos.
R: CTI mide la resistencia de un polímero al seguimiento eléctrico a través de su superficie cuando se expone a voltaje y contaminación. Un CTI alto (PLC 0, ≥ 600 V) evita la formación de caminos conductores de carbono. Esto detiene cortocircuitos y fallas catastróficas en ambientes sucios o húmedos.
R: Los retardantes de llama halogenados liberan gases tóxicos y altamente corrosivos cuando se exponen a altas temperaturas o al fuego. Estos gases degradan los contactos eléctricos, plantean riesgos para la salud de los ocupantes y complican el reciclaje al final de su vida útil. Las alternativas libres de halógenos ofrecen un rendimiento más seguro y no corrosivo.
R: Las poliamidas estándar absorben la humedad del ambiente, que actúa como plastificante. Esta absorción reduce la rigidez mecánica del material, altera las tolerancias dimensionales y reduce su rigidez dieléctrica. Se utilizan poliamidas semiaromáticas especiales para resistir esta absorción de humedad.
R: No. Los pigmentos naranjas estándar a menudo se degradan y se vuelven marrones o amarillos bajo estrés térmico continuo o moldeo por inyección a alta temperatura. Los conectores EV requieren colorantes especializados estabilizados térmicamente para mantener el color de advertencia naranja de seguridad obligatorio RAL 2003 durante una vida útil de 15 años.
R: La absorción de la fibra de vidrio ocurre cuando la humedad viaja a lo largo de la interfaz microscópica entre la fibra de vidrio y la matriz polimérica. Esto crea un camino conductor que reduce la resistencia de aislamiento del material. El uso de aprestos químicos especializados en las fibras de vidrio evita la entrada de humedad.
